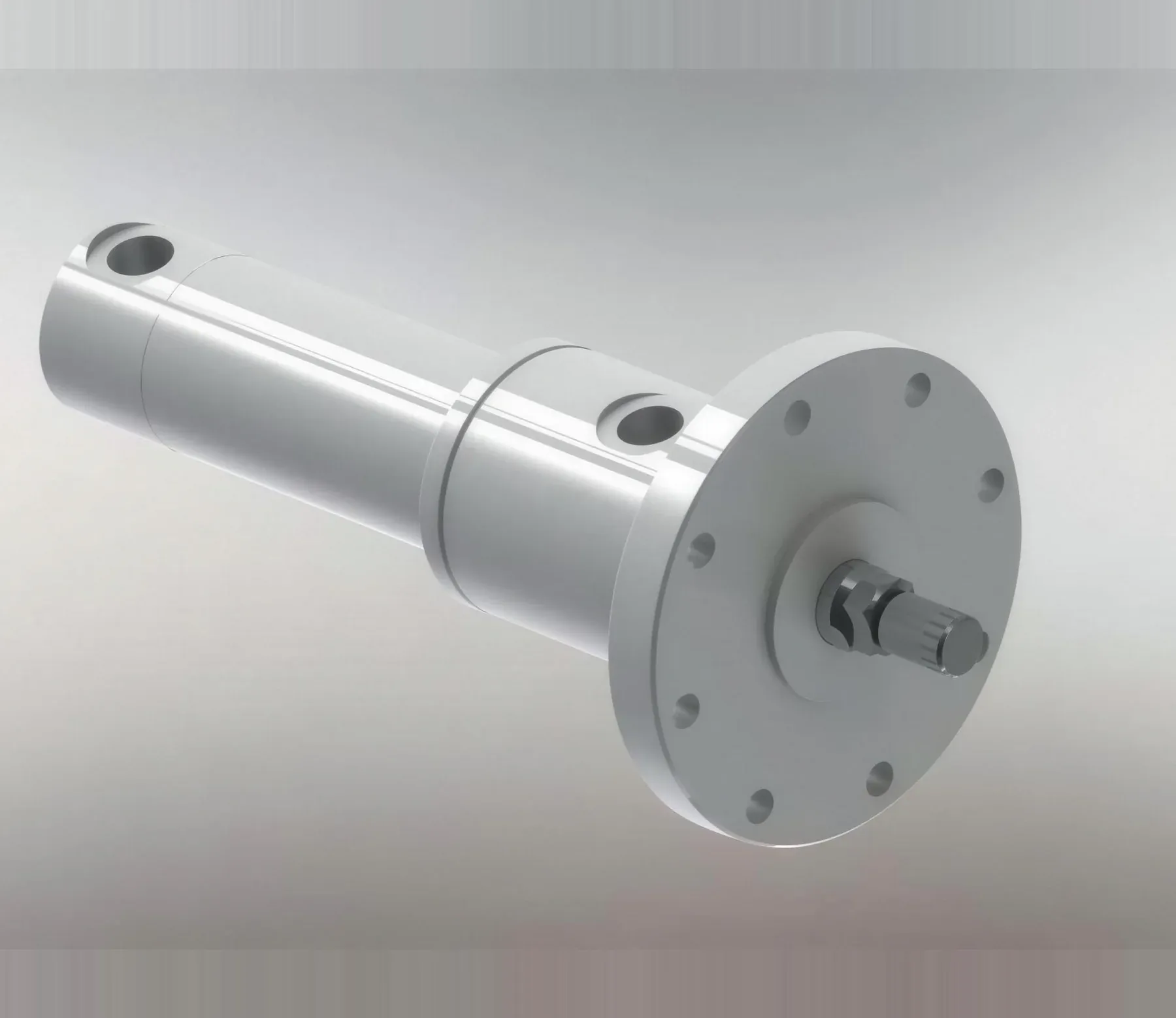

Ön Flanş Bağlantılı Silindir

Front Flange Mounting Cylinder

Standart silindirin önüne ilave edilen flanş ile yüzeyden bağlanan tip.

Bağlantı tipi: Ön flanş bağlantılıÖFB
Katalog sayfası: Sayfa 4

Teklif Al WhatsApp'tan Yaz Katalog sayfasını aç(PDF, 20 MB)

Ürün açıklaması

Standart tip silindirin önüne ilave edilen ön flanş bağlantılı tiptir. Maksimum çalışma basıncı 160 bar olup ihtiyaç halinde 240 bar veya daha yüksek basınçta çalışan tipler de üretilmektedir. Çalışma sıcaklıkları +80°C üzerinde olduğu hallerde sızdırmazlık elemanı olarak silikon veya viton malzeme kullanılmaktadır.

Teknik özellikler

Çalışma Basıncı: 160 bar
Test Basıncı: 240 bar
Çalışma Sıcaklığı: -20°C / +80°C
Standart Stroklar: 50, 100, 160, 200, 300, 400, 500, ...
Silindir Borusu: St 52 BK + S, honlanmış
Piston Mili: CK 45, krom kaplı

Ölçü tablosu

Ön Flanş Bağlantılı Silindir ölçüleri

Katalogdaki ölçü tablosu. Tablo mobilde yatay olarak kaydırılabilir; ölçü sütunu sabit kalır.

Ön Flanş Bağlantılı Silindir ölçü tablosu
Ölçü	YHS-40	YHS-50	YHS-63	YHS-80	YHS-100	YHS-125	YHS-160	YHS-200
Ø(mm)Piston çapı	40	50	63	80	100	125	160	200
DM(mm)Mil çapı seçenekleri	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 110	110 / 140
DD	M16x1.5	M20x1.5	M27x2	M33x2	M42x2	M48x2	M64x3	M80x3
DC(mm)	50	70	84	96	118	154	190	220
DFL(mm)	125	150	175	200	240	280	330	390
DT(mm)	106	126	145	165	200	235	280	340
DFD(mm)	9	11	14	18	22	22	22	26
DB(mm)	50	60	75	95	115	145	180	230
DK(mm)	68	78	94	115	143	174	218	268
LO(mm)	158	186	201	235	274	265	375	435
LF(mm)	16	20	25	32	32	32	36	40
LC(mm)	3	4	4	4	5	5	5	5
LM(mm)	10	16	19	22	21	20	27	30
LD(mm)	23	28	36	45	56	63	85	95
LYA(mm)	16	20	22	25	30	31	48	55
LYO(mm)	39	42	41	44	53	48	99	100
R	R 3/8"	R 1/2"	R 3/4"	R 3/4"	R 1"	R 1"	R 1 1/4"	R 1 1/4"

Ölçüler milimetredir; ölçü sembollerinin karşılıkları aşağıdaki teknik çizimde gösterilmiştir. Tablo yatay olarak kaydırılabilir. Ölçülerde değişiklik yapma hakkı saklıdır — katalog sayfa 5.

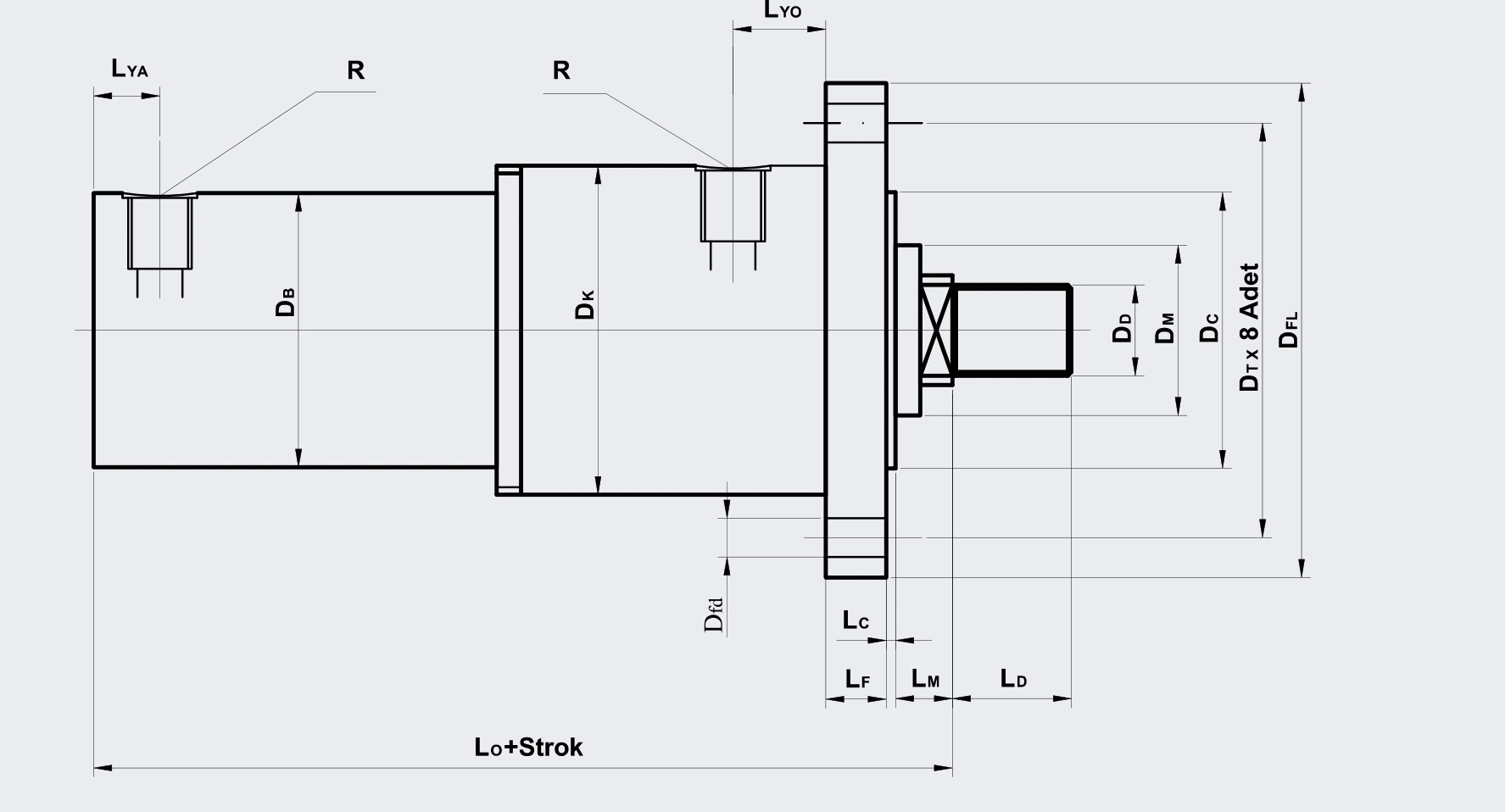

Ön Flanş Bağlantılı Silindir ölçülendirilmiş teknik çizimi — Ölçü sembolleri yukarıdaki tabloyla eşleşir — katalog sayfa 5.

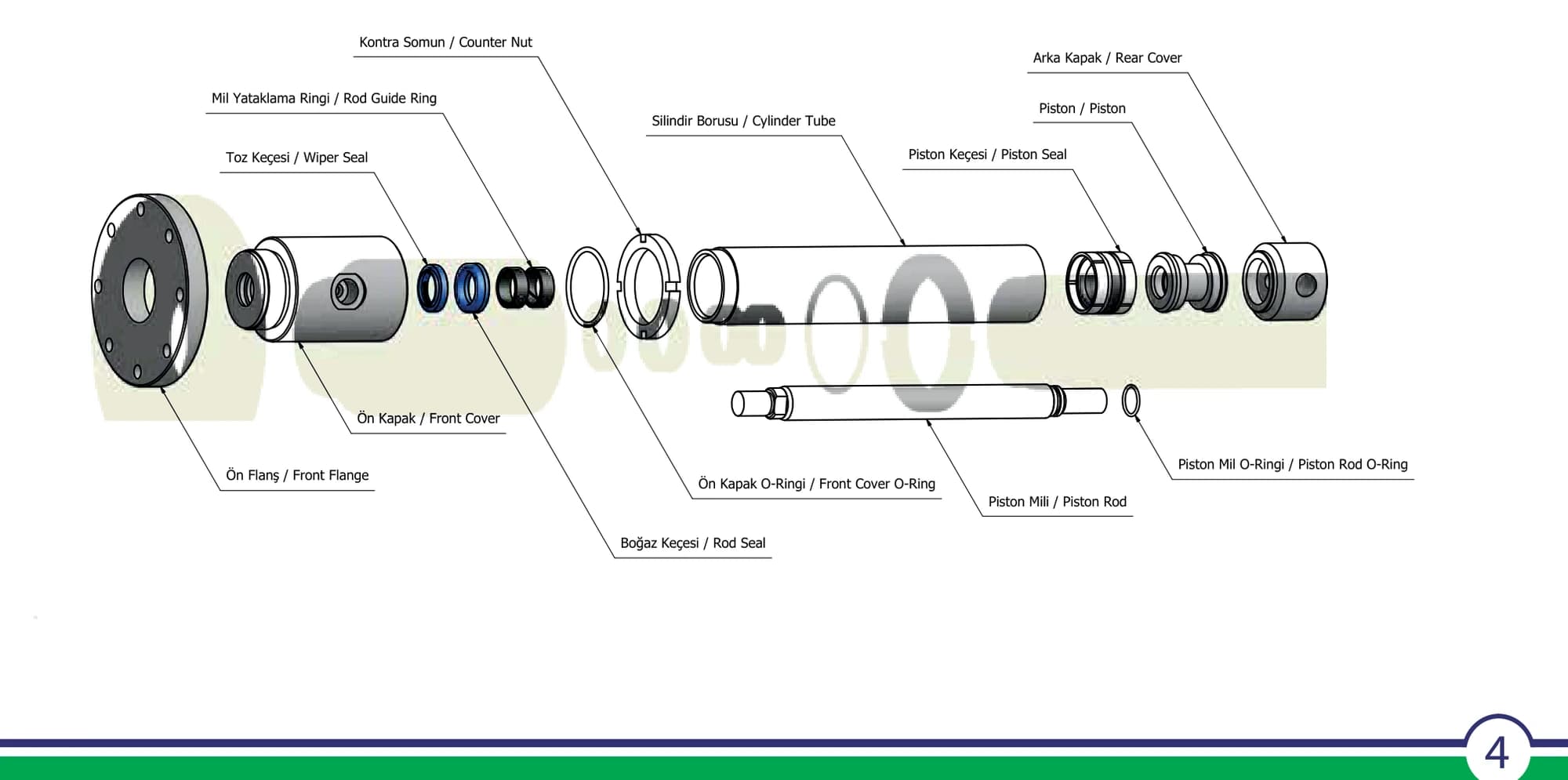

Ön Flanş Bağlantılı Silindir parça listesiyle patlatılmış görünümü — Sızdırmazlık elemanları ve gövde parçaları — katalog sayfa 4.

Yastıklama

Piston hızına bağlı olarak strok sonlarında oluşan darbelerin şiddetini azaltmak için uygulanan bir yöntemdir. Silindir pistonunu strok sonuna varmadan her iki yönde yavaşlatan bir düzenek içerir. Talebe bağlı opsiyoneldir.
