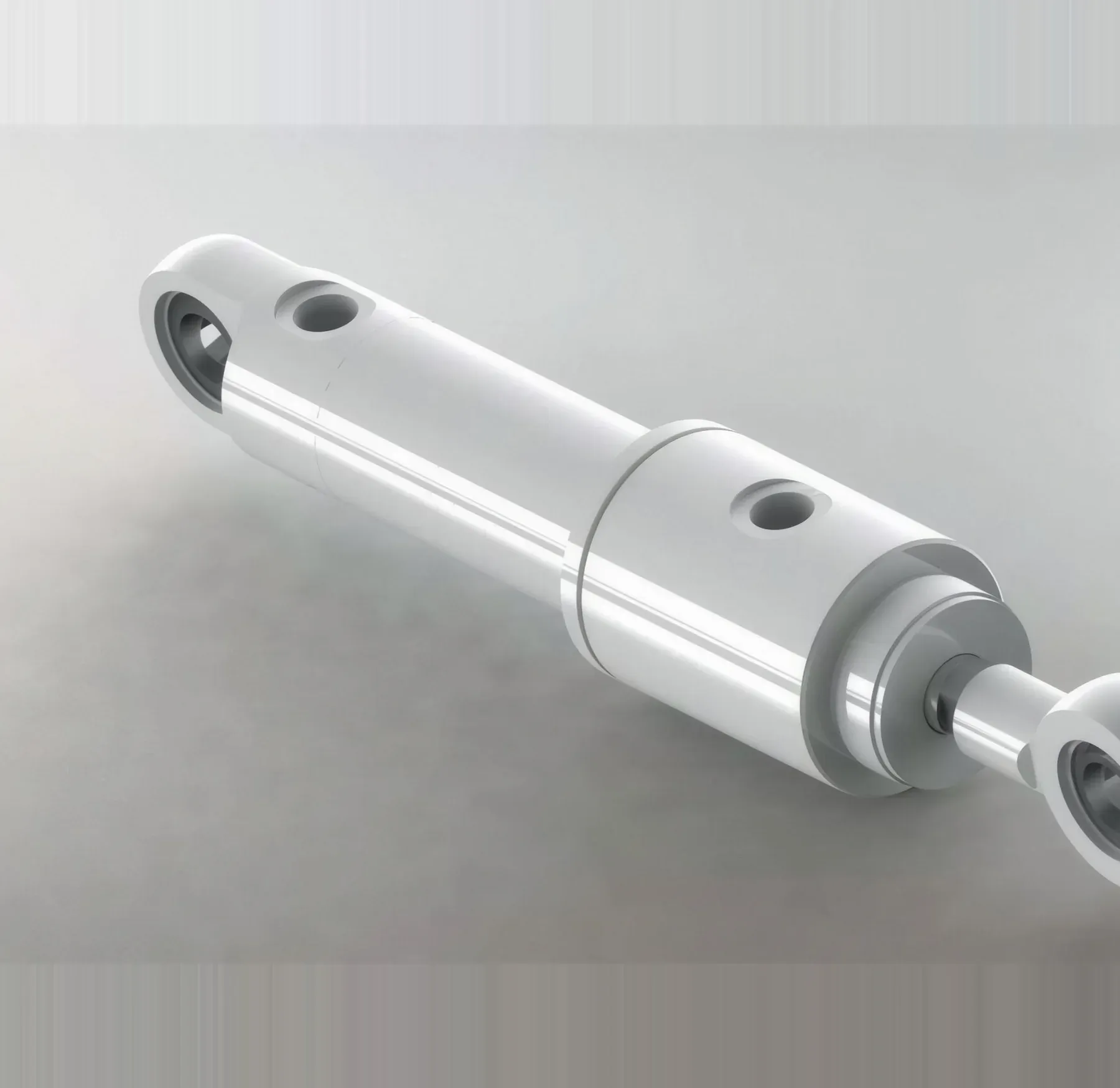

Ön + Arka Eklem Küresel Mafsal Bağlantılı Silindir

Front + Rear Swivel Mounting with Spherical Bearings Cylinder

Küresel mafsal içeren ön ve arka eklem bağlantılı tip.

Bağlantı tipi: Ön + arka eklem, küresel mafsallıÖEMB+AEMB

Hesapla WhatsApp'tan Yaz Katalogda Göster

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Ölçü tablosu

Ön + Arka Eklem Küresel Mafsal Bağlantılı Silindir ölçüleri

Ön + Arka Eklem Küresel Mafsal Bağlantılı Silindir ölçü tablosu
Ölçü	YHS-40	YHS-50	YHS-63	YHS-80	YHS-100	YHS-125	YHS-160	YHS-200
Ø(mm)Piston çapı	40	50	63	80	100	125	160	200
DM(mm)Mil çapı seçenekleri	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 110	110 / 140
DV(mm)	25	30	39	48	59	70	90	120
DC(mm)	50	70	84	96	118	154	190	220
DF	M52x1.5	M74x2	M90x2	M104x2	M125x3	M160x3	M200x3	M230x3
DB(mm)	50	60	75	95	120	145	180	230
DK(mm)	68	78	94	115	143	174	218	268
DE(mm)	20	25	30	40	50	60	80	100
RV(mm)	28	31	36	46	55	65	90	125
RH(mm)	25	30	35	47	55	70	90	115
LH(mm)	25	32	42	52	64	71	100	120
LA(mm)	240	283	323	385	456	476	601	788
LO(mm)	160	186	201	235	274	265	375	435
LF(mm)	16	20	25	32	32	32	36	40
LC(mm)	3	4	4	4	5	5	5	5
LM(mm)	12	16	19	22	21	20	27	30
LV(mm)	55	65	80	98	120	140	180	240
LYA(mm)	16	20	22	25	30	31	48	55
LYO(mm)	39	42	41	44	53	48	99	100
K(mm)	20	25	34	40	50	64	80	100
KA(mm)	16	20	22	28	35	44	55	70
R	R 3/8"	R 1/2"	R 3/4"	R 3/4"	R 1"	R 1"	R 1 1/4"	R 1 1/4"

Ölçüler milimetredir; ölçü sembollerinin karşılıkları aşağıdaki teknik çizimde gösterilmiştir. Tablo yatay olarak kaydırılabilir. Ölçülerde değişiklik yapma hakkı saklıdır.

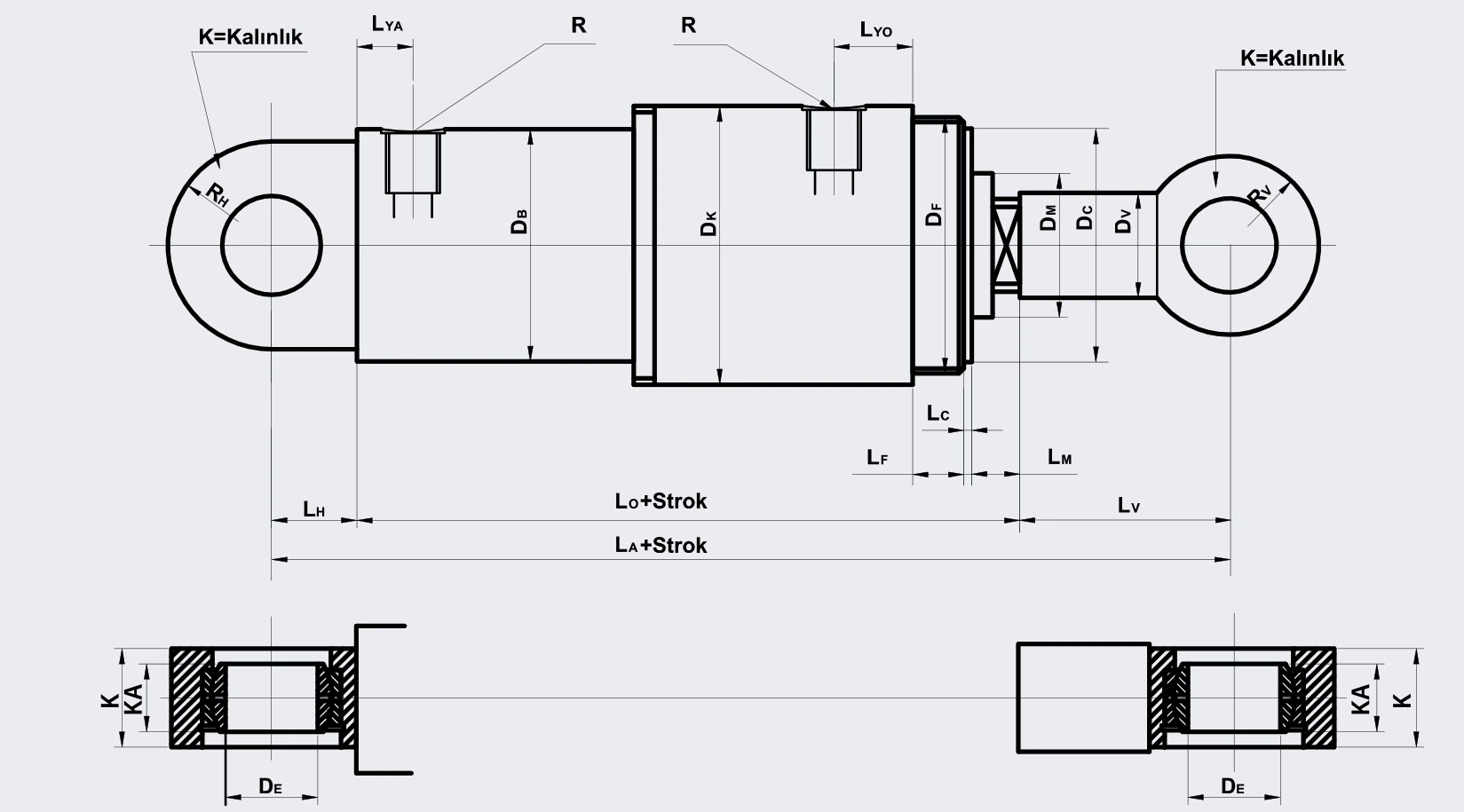

Ön + Arka Eklem Küresel Mafsal Bağlantılı Silindir ölçülendirilmiş teknik çizimi — Ölçü sembolleri yukarıdaki tabloyla eşleşir.

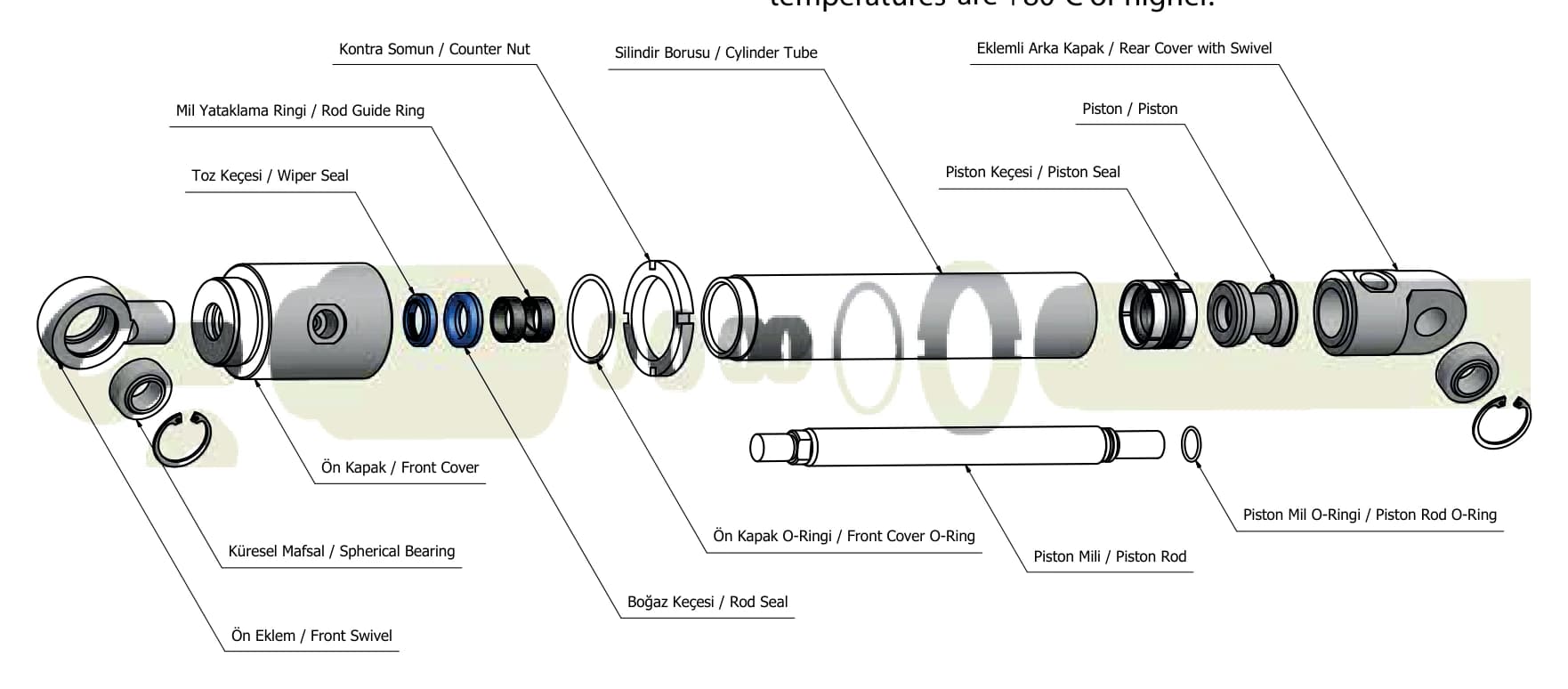

Ön + Arka Eklem Küresel Mafsal Bağlantılı Silindir parça listesiyle patlatılmış görünümü — Sızdırmazlık elemanları ve gövde parçaları.

Yastıklama

Piston hızına bağlı olarak strok sonlarında oluşan darbelerin şiddetini azaltmak için uygulanan bir yöntemdir. Silindir pistonunu strok sonuna varmadan her iki yönde yavaşlatan bir düzenek içerir. Talebe bağlı opsiyoneldir.

Ürün açıklaması

Standart tip silindirin ön ve arkasına ilave edilen, küresel mafsal içeren ön ve arka eklem bağlantılı tiptir. Çalışma basıncı 160–350 bar aralığındadır; ihtiyaç halinde daha yüksek basınçta çalışan tipler de üretilmektedir. Çalışma sıcaklıkları +80°C üzerinde olduğu hallerde sızdırmazlık elemanı olarak silikon veya viton malzeme kullanılmaktadır.
