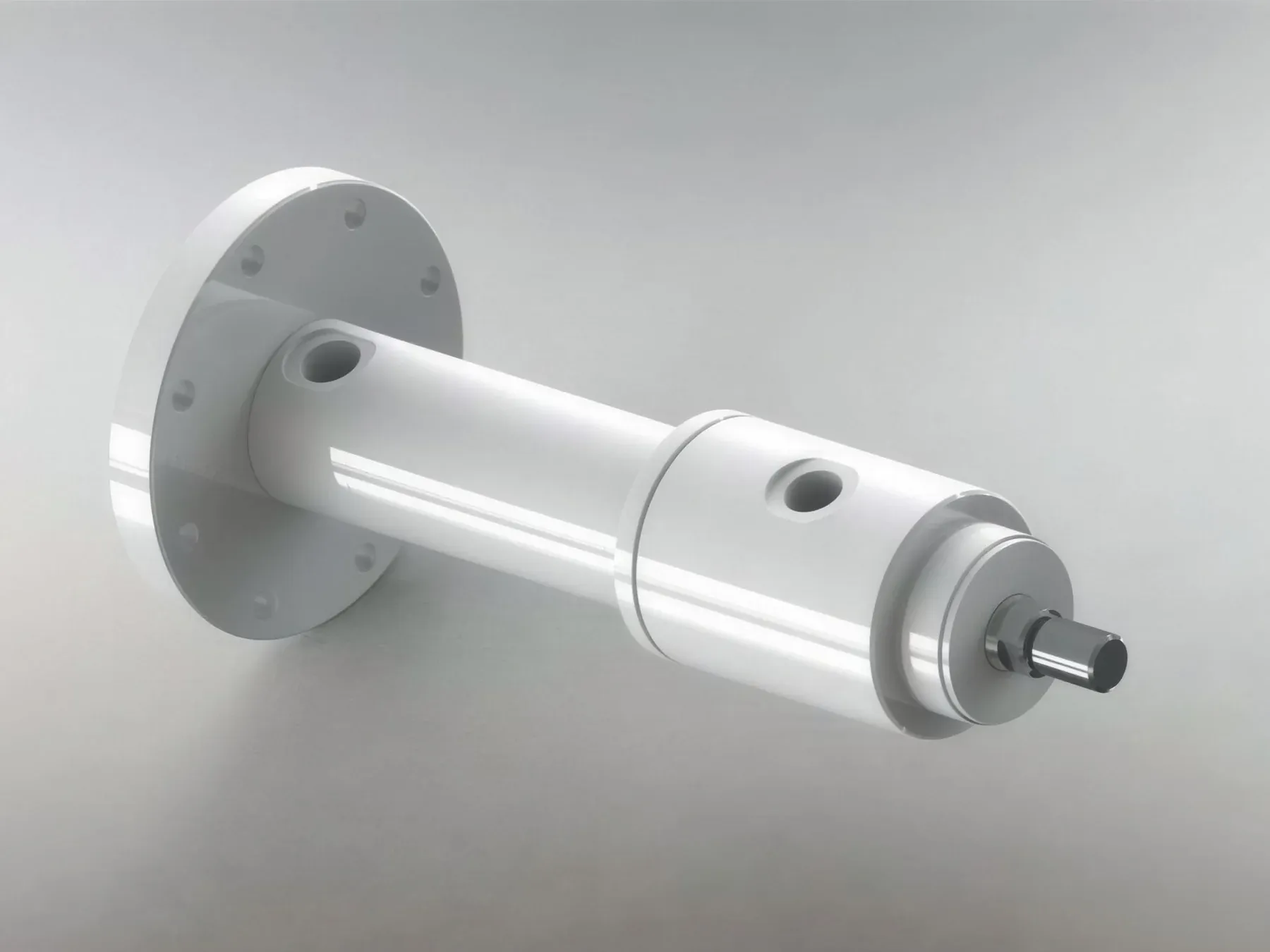

Arka Flanş Bağlantılı Silindir

Rear Flange Mounting Cylinder

Standart silindirin arkasına ilave edilen flanş ile bağlanan tip.

Bağlantı tipi: Arka flanş bağlantılıAFB
Katalog sayfası: Sayfa 6

Teklif Al WhatsApp'tan Yaz Katalog sayfasını aç(PDF, 20 MB)

Ürün açıklaması

Standart tip silindirin arkasına ilave edilen arka flanş bağlantılı tiptir. Maksimum çalışma basıncı 160 bar olup ihtiyaç halinde 240 bar veya daha yüksek basınçta çalışan tipler de üretilmektedir. Çalışma sıcaklıkları +80°C üzerinde olduğu hallerde sızdırmazlık elemanı olarak silikon veya viton malzeme kullanılmaktadır.

Teknik özellikler

Çalışma Basıncı: 160 bar
Test Basıncı: 240 bar
Çalışma Sıcaklığı: -20°C / +80°C
Standart Stroklar: 50, 100, 160, 200, 300, 400, 500, ...
Silindir Borusu: St 52 BK + S, honlanmış
Piston Mili: CK 45, krom kaplı

Ölçü tablosu

Arka Flanş Bağlantılı Silindir ölçüleri

Katalogdaki ölçü tablosu. Tablo mobilde yatay olarak kaydırılabilir; ölçü sütunu sabit kalır.

Arka Flanş Bağlantılı Silindir ölçü tablosu
Ölçü	YHS-40	YHS-50	YHS-63	YHS-80	YHS-100	YHS-125	YHS-140	YHS-160	YHS-180	YHS-200
Ø(mm)Piston çapı	40	50	63	80	100	125	140	160	180	200
DM(mm)Mil çapı seçenekleri	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 100	90 / 110	110 / 120	110 / 140
DD	M16x1.5	M20x1.5	M27x2	M33x2	M42x2	M48x2	M64x3	M64x3	M80x3	M80x3
DC(mm)	50	70	84	96	118	154	170	190	210	220
DFL(mm)	125	150	175	200	240	280	310	330	370	390
DT(mm)	106	126	145	165	200	235	260	280	320	340
DFD(mm)	9	11	14	18	22	22	22	22	26	26
DB(mm)	50	60	75	95	115	145	160	180	210	230
DK(mm)	68	78	94	115	143	174	198	218	248	268
LO(mm)	160	186	201	235	274	265	290	375	400	435
LF(mm)	16	20	25	32	32	32	36	36	40	40
LC(mm)	3	4	4	4	5	5	5	5	5	5
LM(mm)	12	16	19	22	21	20	20	27	28	30
LD(mm)	23	28	36	45	56	63	75	85	90	95
LYA(mm)	16	20	22	25	30	31	32	48	49	55
LYO(mm)	39	42	41	44	53	48	57	99	100	100
R	R 3/8"	R 1/2"	R 3/4"	R 3/4"	R 1"	R 1"	R 1"	R 1 1/4"	R 1 1/4"	R 1 1/4"

Ölçüler milimetredir; ölçü sembollerinin karşılıkları aşağıdaki teknik çizimde gösterilmiştir. Tablo yatay olarak kaydırılabilir. Ölçülerde değişiklik yapma hakkı saklıdır — katalog sayfa 7.

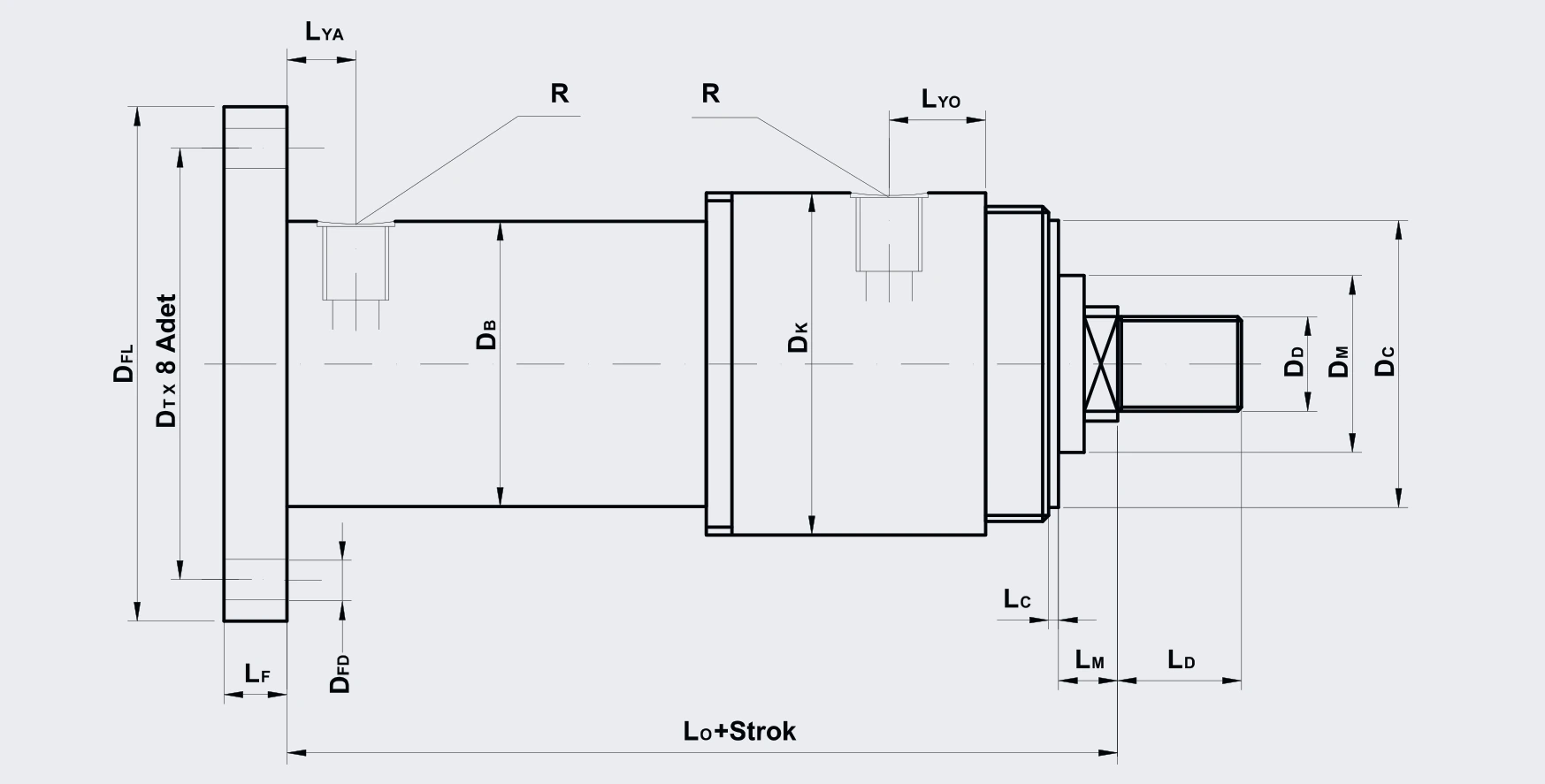

Arka Flanş Bağlantılı Silindir ölçülendirilmiş teknik çizimi — Ölçü sembolleri yukarıdaki tabloyla eşleşir — katalog sayfa 7.

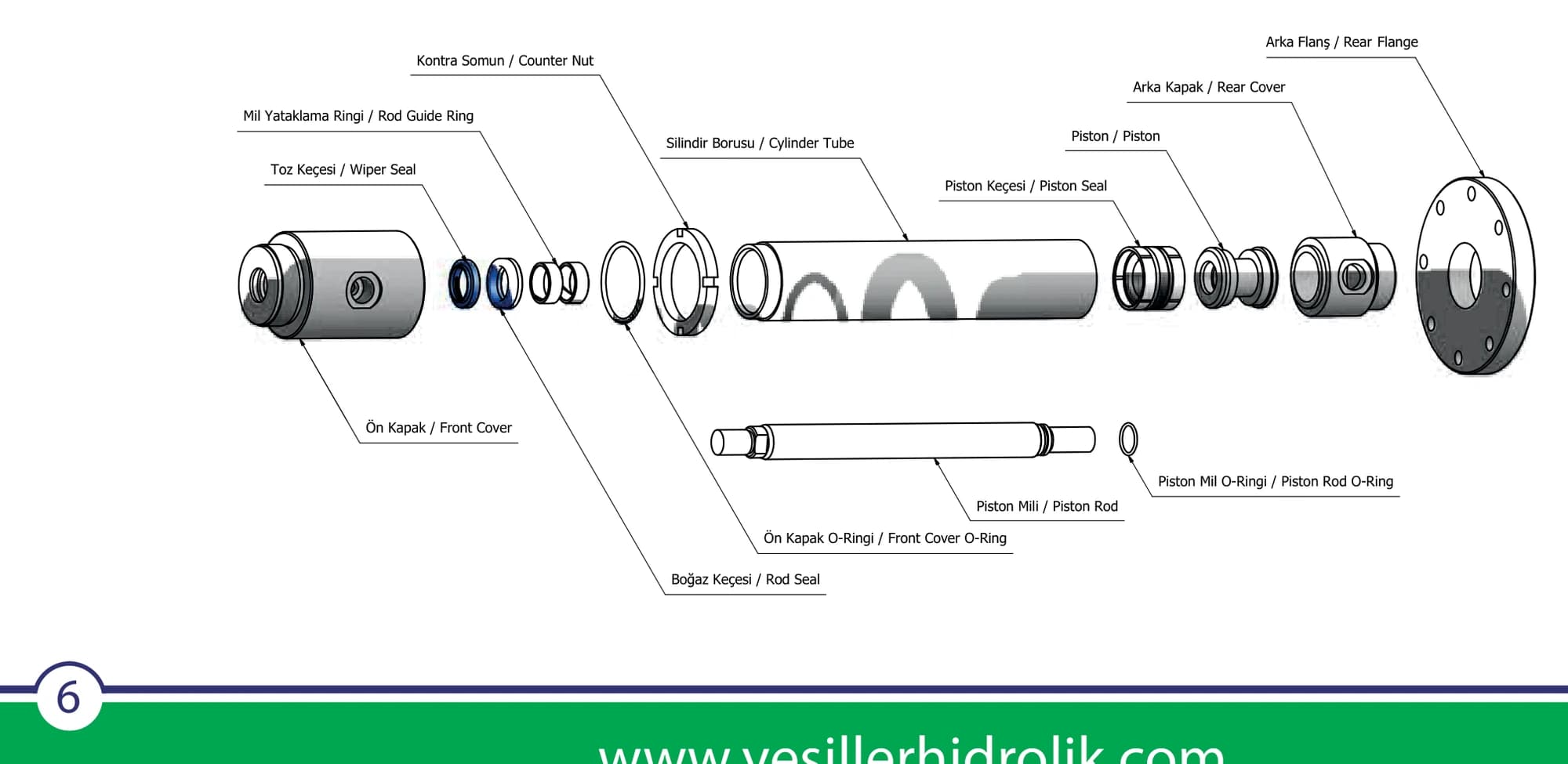

Arka Flanş Bağlantılı Silindir parça listesiyle patlatılmış görünümü — Sızdırmazlık elemanları ve gövde parçaları — katalog sayfa 6.

Yastıklama

Piston hızına bağlı olarak strok sonlarında oluşan darbelerin şiddetini azaltmak için uygulanan bir yöntemdir. Silindir pistonunu strok sonuna varmadan her iki yönde yavaşlatan bir düzenek içerir. Talebe bağlı opsiyoneldir.

Sipariş kodlama
