4 Kademeli Ön Arka Oynar Mafsallı (Tip B)

4 kademeli teleskopik silindir. 5 model, 170 bar.

Bağlantı tipi: Ön Arka Oynar Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

4 Kademeli Ön Arka Oynar Mafsallı (Tip B) modelleri

Katalogda bu tip için listelenen 5 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 Kademeli Ön Arka Oynar Mafsallı (Tip B) model ve ölçü tablosu
Model	Ø A(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x2888x075	165	50	105	M27x1,5	1114	40	2888	115	30
4x3268x075	165	50	105	M27x1,5	1209	40	3268	126	34
4x3988x075	165	50	105	M27x1,5	1389	40	3988	148	42
4x4428x075	165	50	105	M27x1,5	1534	40	4428	166	50
4x3988x095	180	50	105	M27x1,5	1389	40	3988	209	60

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

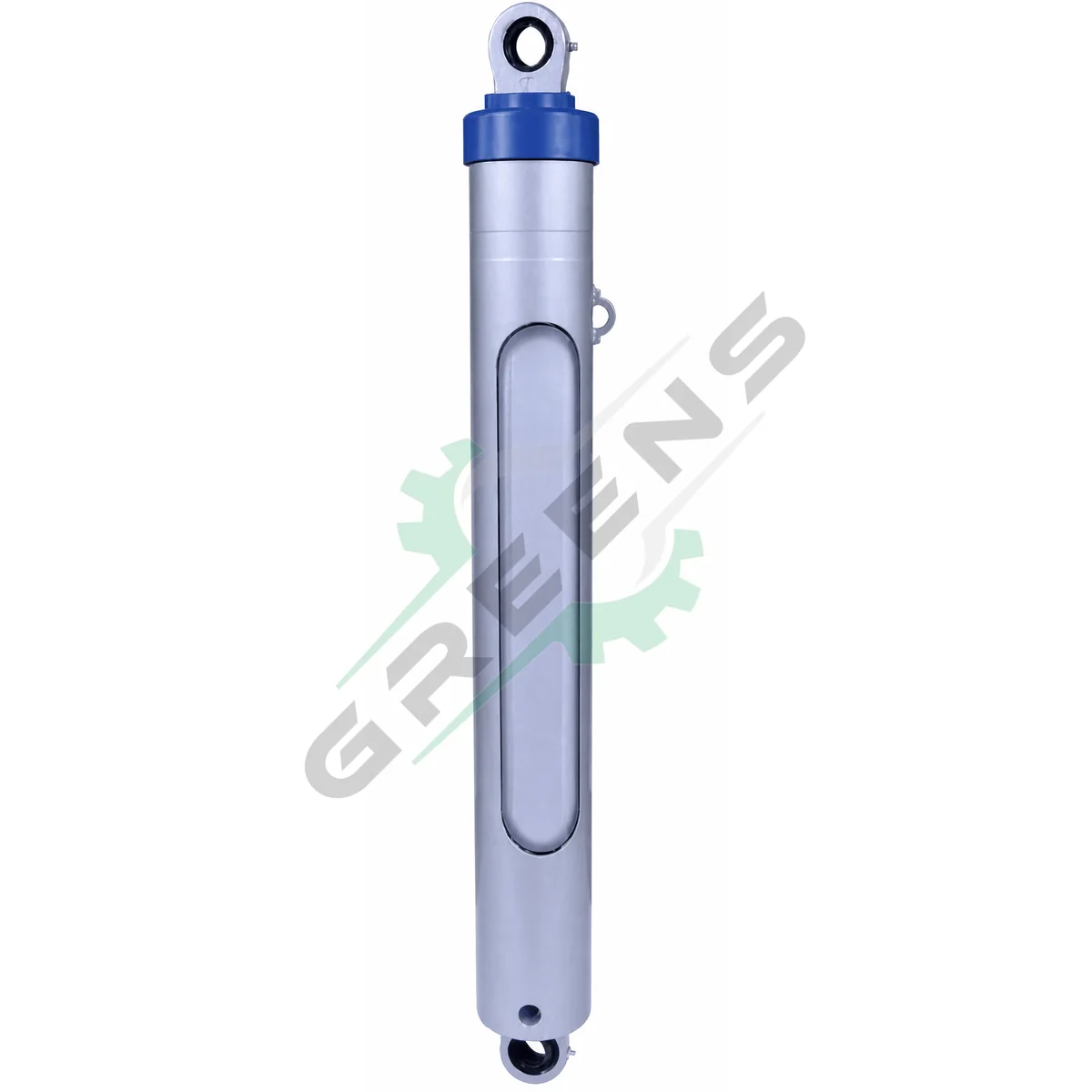

4 Kademeli Ön Arka Oynar Mafsallı (Tip B), ön arka oynar mafsallı bağlantılı 4 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 5 model listelenmiştir; stroklar 2888–4428 mm aralığındadır. Çalışma basıncı 170 bar. Ağırlık 115–209 kg, yağ hacmi 30–60 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
