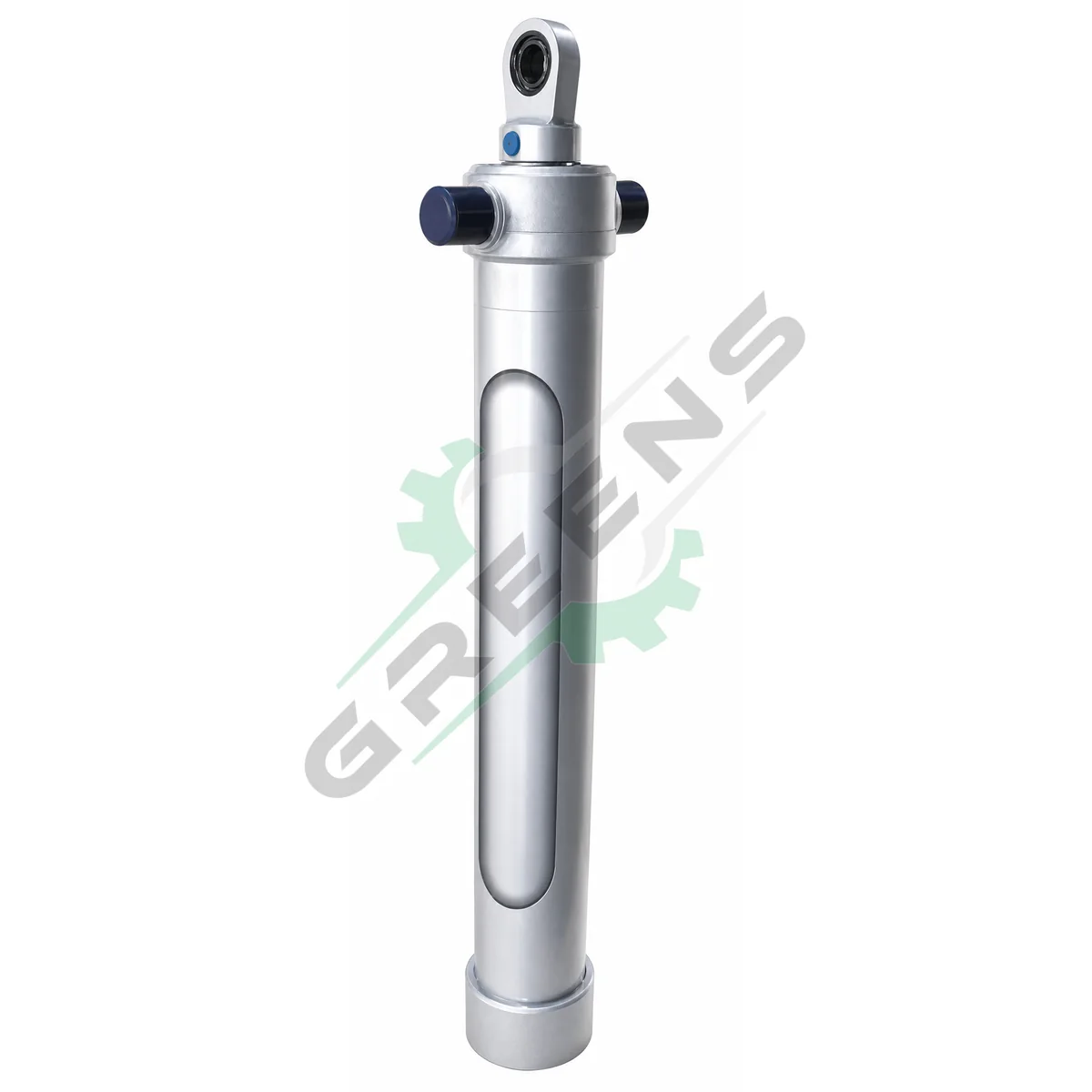

3 Kademeli Önden Terazi Mafsallı (Tip C)

3 kademeli teleskopik silindir. 14 model, 190 bar.

Bağlantı tipi: Önden Terazi Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

3 Kademeli Önden Terazi Mafsallı (Tip C) modelleri

Katalogda bu tip için listelenen 14 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

3 Kademeli Önden Terazi Mafsallı (Tip C) model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L1(mm)	L2(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
3x2191x055	117	160	260	55	50	100	R 1/2"	873	157	40	2191	79	12
3x2476x055	117	160	260	55	50	100	R 1/2"	968	157	40	2476	84	13.8
3x2761x055	117	160	260	55	50	100	R 1/2"	1063	157	40	2761	90	15.5
3x2166x075	137	176	276	55	50	100	R 3/4"	873	167	40	2166	100	19
3x2451x075	137	176	276	55	50	100	R 3/4"	968	167	40	2451	108	22
3x2736x075	137	176	276	55	50	100	R 3/4"	1063	167	40	2736	112	24.6
3x2991x075	137	176	276	55	50	100	R 3/4"	1148	167	40	2991	118	27
3x3240x075	137	176	276	55	50	100	R 3/4"	1293	167	40	3240	126	30
3x3480x075	137	176	276	55	50	100	R 3/4"	1373	167	40	3480	140	33
3x2451x095	165	205	325	65	50	100	R 3/4"	967	168	40	2451	135	32
3x2736x095	165	205	325	65	50	100	R 3/4"	1062	168	40	2736	145	36
3x2991x095	165	205	325	65	50	100	R 3/4"	1147	168	40	2991	154	38
3x3240x095	165	205	325	65	50	100	R 3/4"	1292	168	40	3240	170	43
3x3480x095	165	205	325	65	50	100	R 3/4"	1372	168	40	3480	178	64

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

3 Kademeli Önden Terazi Mafsallı (Tip C), önden terazi mafsallı bağlantılı 3 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 14 model listelenmiştir; stroklar 2166–3480 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 79–178 kg, yağ hacmi 12–64 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
